纖維纏繞成型工藝及裝備研究進展及發展趨勢
2020-03-12
一、前言

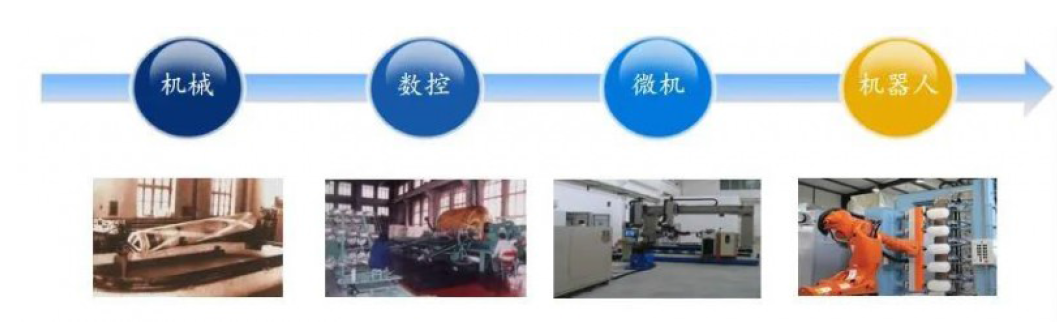

纏繞成型裝備經歷了機械式、數控式、微機控制、機器人纏繞的發展歷程。目前纏繞設備的研究主要集中于多自由度、多工位、連續纏繞、復雜異形件纏繞、機器人纏繞、高速高精度纏繞、多工藝復合、清潔制造等方向。纏繞成型工藝中輔助設備如快速浸膠裝置、多絲嘴及模塊化導絲頭、高精度張力控制器、內加熱固化模具等也不斷改進。
二、纏繞成型工藝研究進展
1. 纏繞工藝
?纖維纏纏繞張力制度、纖維體積含量、纖維堆積、纖維架空以及交叉起伏、纏繞線型、圖樣分布、纏繞速度等因素對成型制品的應力、應變、剛度等性能的影響研究。

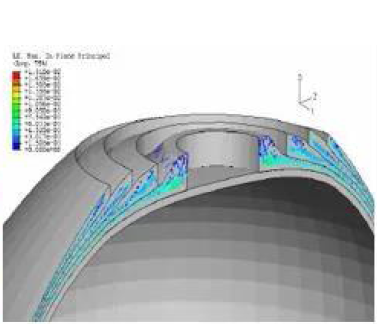

纖維架空 纖維堆積

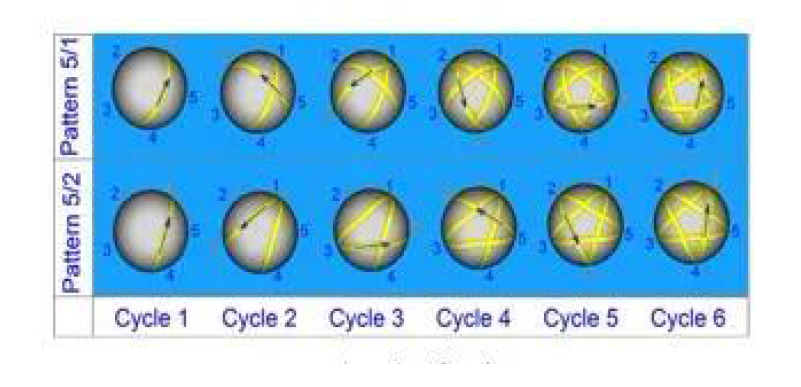

纏繞線性

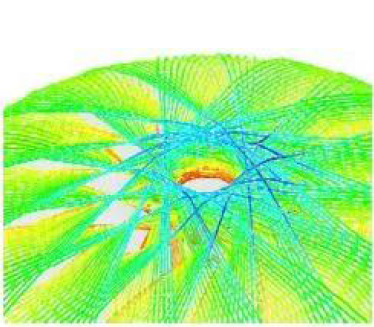

切點分布
2. 異形件纏繞
?目前纏繞理論已經相當完善，已經開發出具有各種典型異型件的纏繞軌跡規劃的纏繞軟件。目前主要集中于應用較多的T形管、彎管及異型回轉體結構件的纏繞。

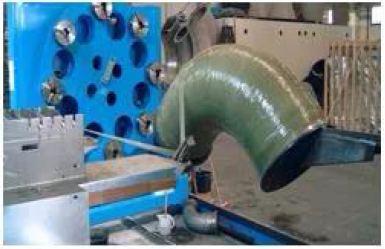

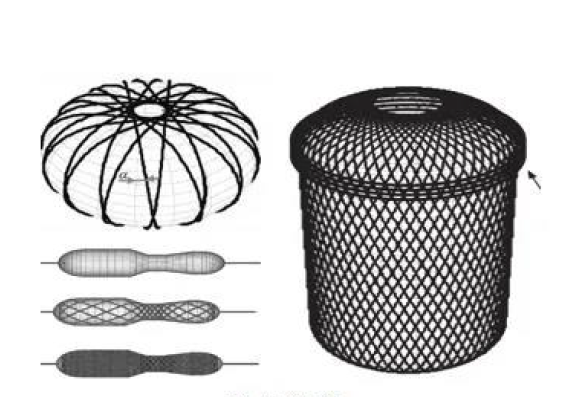

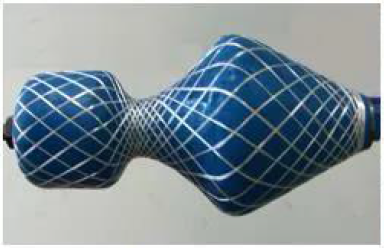

異形件纏繞 彎管纏繞
3. 工藝復合-拉擠/纏繞/編織
?纏繞與拉擠工藝復合，簡稱拉繞。其工作原理是先拉，形成單向里層；環向纏繞，增加徑向強度；單向拉擠，形成較光滑的外壁。
拉繞工藝具有以下幾方面的優勢：
?拉繞工藝是連續生產；
?內外表面都是光滑表面，無需車削或磨削加工，減少材料消耗，降低勞動強度，同時減少對環境的污染；
?拉繞工藝保證纖維排布的有序性，最大限度發揮增強纖維的性能，保證制品性能的穩定性；
?拉繞工藝生產的玻璃鋼膜殼具有很好的壁厚均勻度，平均偏差不大于0.1mm，從而可以保證加工多孔玻璃鋼膜殼的尺寸精度。

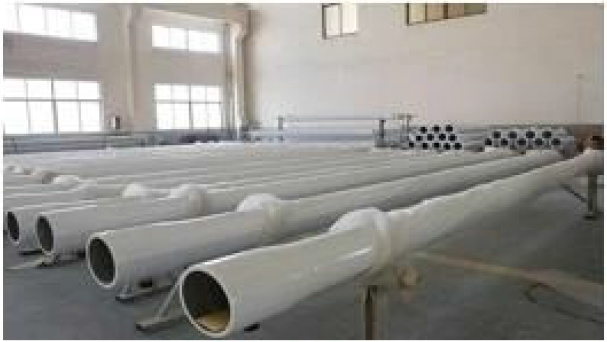

拉繞膜殼
4. CAD/CAM
?國外在纖維纏繞CAD/CAM軟件的研究上已經發展到很高的水平。CAD/CAM軟件不僅具有完善的回轉體纖維纏繞線型及軌跡設計功能，還具有異型件纖維纏繞軌跡設計功能。對于三通、彎管等典型異型件，已經開發出完善的CAD/CAM軟件進行芯模設計、線型設計、軌跡規劃以及后置處理，可以根據具體的數控系統生成相應的控制代碼。如比利時MATERIAL公司的CADWIND、英國Crescent Consultants Ltd的CADFIL和美國McClean Anderson公司的SimWind軟件。

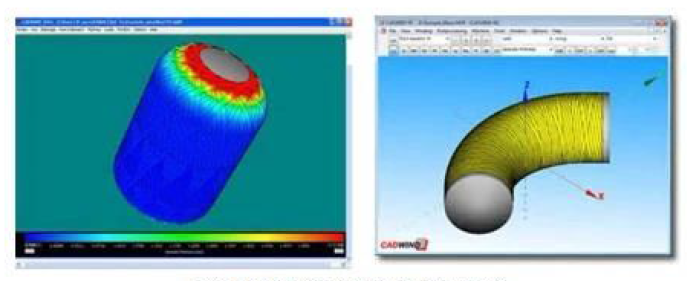

CADWIND纏繞軟件界面
5. 帶纏繞-管件與壓力容器
?熱塑性纖維帶纏繞是近年來的熱點。帶纏繞具有更好的可設計性、更好的纖維樹脂結合性、更優的成型效率，結合激光或紅外輔助在線固化工藝，可實現更優質更高效的工業批量化制造。產品具有環保、抗疲勞、耐沖擊等特點。采用該工藝制造的管件、壓力容器、異型件等，突破了纖維紗束纏繞和熱固性樹脂體系的諸多限制，具有廣闊的應用前景。

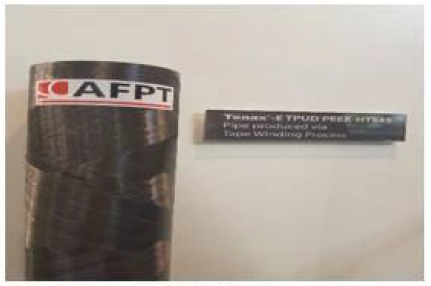

帶纏繞管件
6. 纖維纏繞異型結構連接件
?在纖維纏繞結構件和連接件方面，利用先進的纏繞軌跡設計方法、改進的工藝和材料極大程度的減重和增加結構強度。典型的應用有纖維纏繞結構連接件、傳動件、整體框架結構件等。
?核心技術是無芯模纏繞、定軌纏繞實現減重和異型結構纏繞。

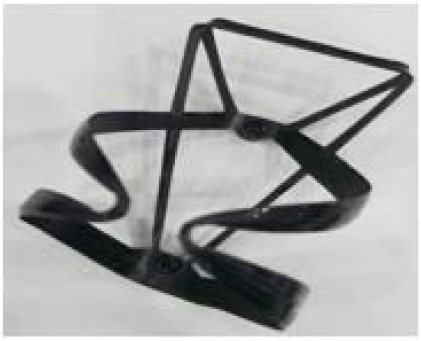

纖維纏繞連接 纖維纏繞框架
7. 壓力容器高效纏繞
?德國亞琛工業大學（RWTH Aachen University）研發多纖維纏繞壓力容器（Multi-Filament-Wound Pressure Vessel），可最高承壓700bar。這種容器可最多同時纏繞180股粗紗，實現一次纏繞一個纖維層。目前該制品應用于車用燃料氣瓶。
?成型效率為傳統濕法纏繞的50倍；
?絲束無卷曲，可極大改善制品的力學性能；
?對于大型制品成型具有效率優勢。

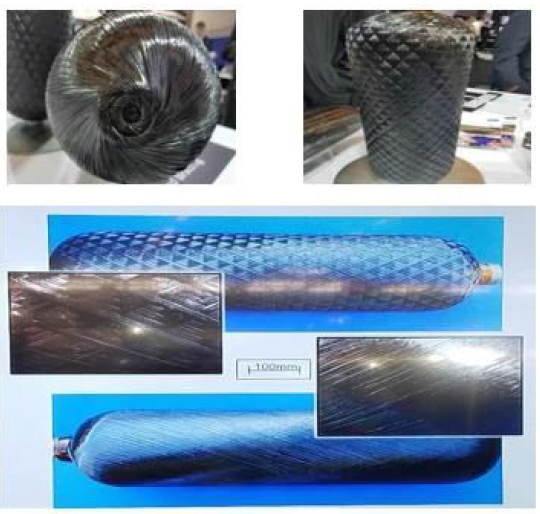

多股纖維纏繞壓力容器
8. 新型纏繞制品
?纏繞工藝及制品應用領域不斷擴展，如：
?植物纖維/帶纏繞復合材料具有比強度高、輕質、環保、低成本等優勢；
?纖維纏繞自行車圈具有更好的生產均勻性、更佳的性能及更好的耐用性等優勢
碳纖維纏繞自行車圈
9. 電磁感應加熱碳纖維工藝
?瑞典Corebon研制了一種采用電磁感應直接加熱碳纖維材料的工藝，以及溫度數據模擬平臺。該技術適用于樹脂傳遞、模壓、固化爐、拉擠及纏繞等多種工藝。
?可縮短加熱時間達10倍；
?可直接加熱制品，也可采用碳纖維材料作為模具； ?節能效果好；
?可顯示三維溫度數據；
?為CFRP材料的快速在線固化提供了一種新方法。
三、纏繞成型裝備研究進展
1.多自由度/多工位
經過半個世紀的發展，目前我國的纖維纏繞技術已經處于成熟發展時期，纖維纏繞設備基本實現了微機全伺服控制，兩軸、三軸、四軸微機控制纖維纏繞機制造技術和纏繞工藝已經成熟，并在管道、儲罐、各種壓力容器、電絕緣產品，以及體育休閑產品的纏繞成型方面發揮了重要作用，六軸微機控制纖維纏繞機已用于復合材料制品的研制和生產。
2. 連續纏繞-熱固性纖維增強管道
熱固性纖維增強管道連續纏繞工藝技術核心是采用一個凸輪盤來推動鋼帶連續運轉形成管材纏繞內芯模，鋼帶前后循環運轉，在移動的內芯模上連續地完成玻纖纏繞、復合、加砂、固化等工藝過程。
?國外，歐美等國的多家企業自主研發了自動化程度高、勞動強度低、規格齊全、能耗低的玻璃鋼管道連續纏繞生產線；?國內，青島朗通機械有限公司、連云港唯德復合材料設備有限公司等自主研發夾砂玻璃鋼管道連續纏繞生產線設備及生產技術。
3. 連續纏繞-熱塑性纖維增強管道
纖維増強熱塑性管道由多層組成，中間層是管道的纖維增強層。
?國外，英國Ridyway Machines Ltd公司(瑞奇威設備)等可以提供連續纖維增強熱塑性塑料生產線。加拿大Flexpipe Systems、美國TherCoil、荷蘭Airborne公司、美國DeepFlex、英國Magma Global、美國Composite Fluid Transfer(CFT)等公司都應用連續纏繞成型技術與生產線實現連續纖維增強熱塑性塑料管的生產與應用。
?國內，南京晨光歐佩亞復合管工程有限公司、廣州勵進和上海金緯等公司進行相關技術研發及生產線研制。
4. 機器人纏繞

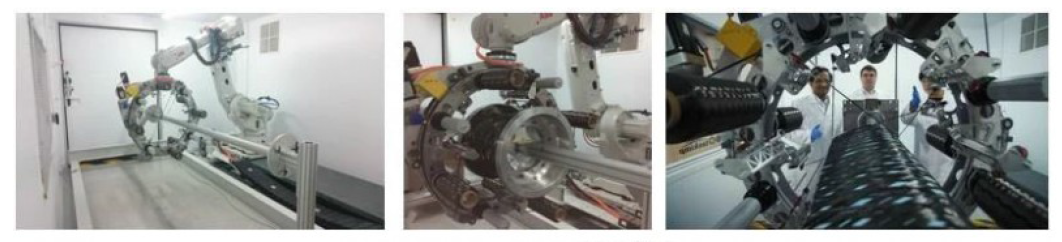

國外對纏繞機器人的研究相對較早且已趨于成熟，法國的MFTech公司最早研究機器人纏繞并將其商業化，由該公司提供的機器人纏繞設備充分利用了機器人的柔性，可采用抓取模具和帶動導絲頭兩種方式進行復合材料纏繞成型。
加拿大Compositum公司研發了適用于ABB、KUKA等多種品牌機器人和數控系統的全自動纏繞系統。荷蘭Taniq公司研發了Scorpo機器人，搭載自主開發的工藝設計軟件，用于纖維增強橡膠產品的纖維及橡膠帶纏繞。
5. 自動3D纏繞機
泰斯金普（Cygnet Texkimp）與曼徹斯特大學共同開發出一種開創性的9軸3D 纏繞技術，實現汽車和飛機的輕量化部件纏繞。首臺3D 纏繞機能夠實現制造燃油管道、斜面軌道、飛機翼梁等回轉中心線為曲線的復雜零部件的自動纏繞。
Cygnet Texkimp 3D 纏繞技術
6. 張力控制系統
在纏繞過程中，纏繞張力與制品的強度、疲勞性等有著密切的關系，對纏繞制品的性能影響很大，因此張力控制器是最重要的纏繞成型輔助設備。
?國外，美國的INFRANOR、Entec、Warner Electric、Dover Flexo Electronics（簡稱DFE），瑞士的ABB、英國的Pultrex等都致力于張力控制系統的研究并不斷的進行創新，目前最高精度可達到2%以內。
?國內，哈爾濱復合材料設備公司、哈爾濱工業大學、哈爾濱理工大學等已研制出精密張力控制系統；天津核三院、武漢理工大學和航天一院703聯合研制碳纖維大張力纏繞系統。
7.預浸帶/纖維纏繞系統
為了提高生產效率及成型制品質量，國內外紛紛研究預浸帶/纖維纏繞系統、紗環導絲頭、原位加熱固化系統以及高精度浸膠槽等。
8. 全自動纏繞生產線
應用最為廣泛的復合材料管道及容器已經形成大規模自動化、集成化生產線制造模式，生產效率及成型制品質量大幅度提高。

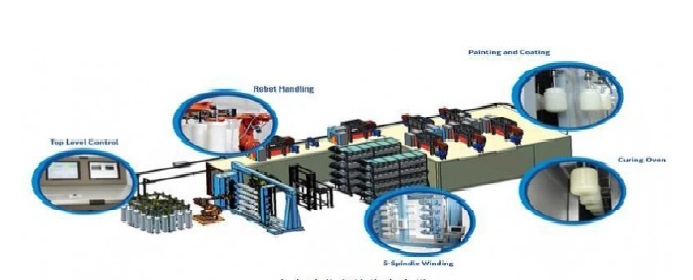

全自動氣瓶纏繞生產線

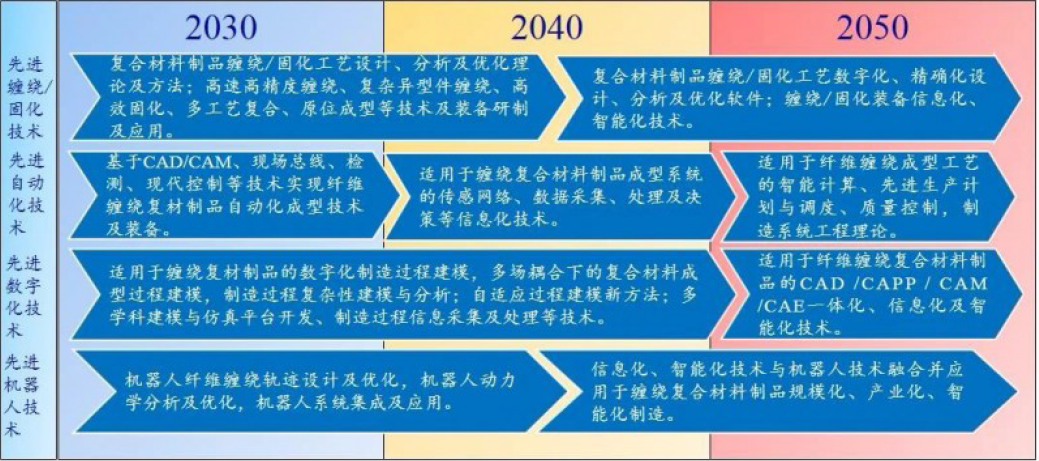

四、纏繞成型發展趨勢

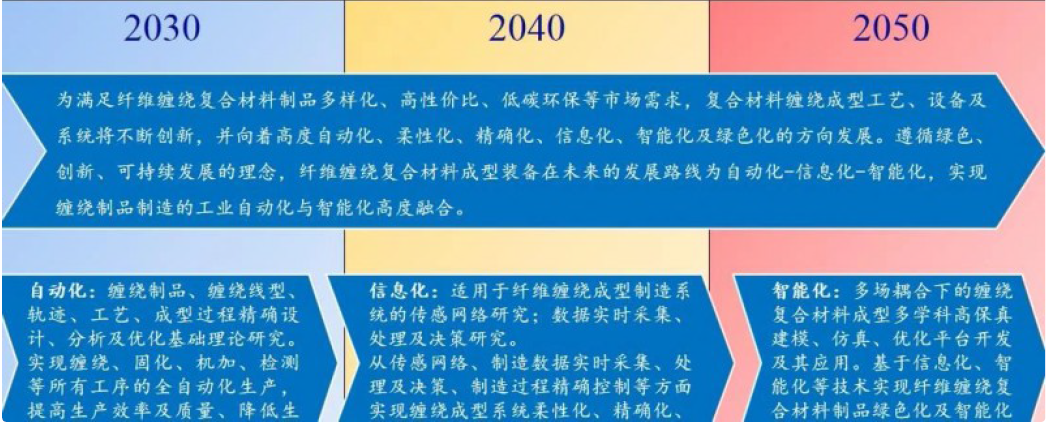

1. 需求及總體目標
2、發展重點

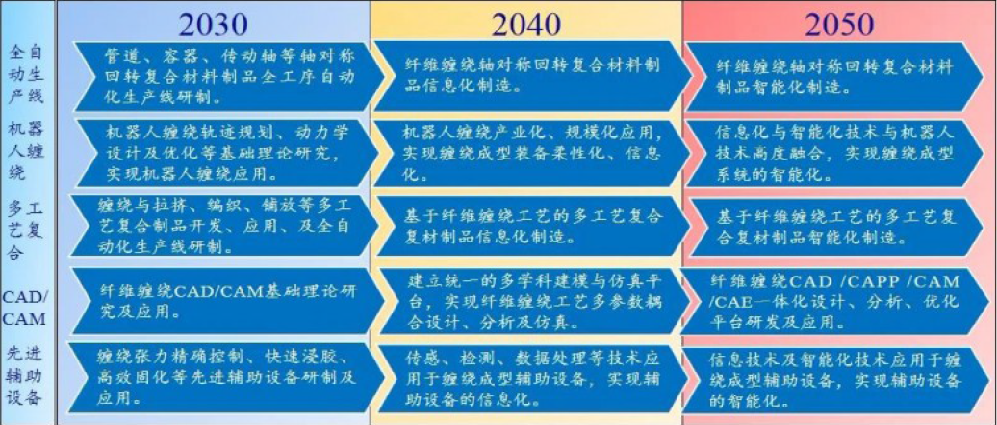

3. 關鍵技術及裝備
五、課題組研制的成型工藝及裝備
1. 干纖維纏繞壓力容器新型結構及成型工藝關鍵技術研究
干纖維纏繞模式對顯著提高纖維增強壓力容器耐沖擊性能具有重要的科學意義和應用價值，在國內率先將無樹脂干纖維纏繞工藝應用于復合材料氣瓶及橡膠復合材料新型制品成型，解決傳統復合材料耐沖擊性能差、不易回收、生產效率低等問題 。
（1）研制推廣干纖維纏繞LPG氣瓶，推動我國煤氣罐、滅火器等傳統產品從金屬基材料進入輕質、長壽命、高安全性的復合材料時代。
（2）研制并推廣應用干纖維連續纏繞增強橡膠氣囊、疏浚管、高鐵及汽車用氣彈簧、軍用橡膠起重器等高性能升級換代橡膠制品。
2.竹基多維異型結構復合材料制造關鍵技術研究
在國際上率先研究竹纖維增強異型復合材料成型工藝及裝備，形成綠色環保生物基復合材料生產工藝、檢測試驗、性能表征及應用評價等方面的規范、方法及標準。促進竹纖維復合材料的產業結構調整和轉型升級，實現竹纖維復合材料在水利管道、汽車內襯和建筑工程領域的拓展應用，并進行纖維增強綠色復合材料制品的創新創新研發及產業化應用。
纖維植物基復合材料圓管
3.基于機器人的纖維纏繞工藝與裝備
基于機器人的纖維纏繞工藝與裝備，解決纏繞復合材料制品從成型理論、工藝設計優化到高效成型裝備研制的一系列核心工程問題。
以柔性工業機器人、模塊化末端纏繞機構、精密張力控制及高效模具等為核心構建復合材料纏繞、固化及后加工全工序系列裝備，基于機器人成型工作站實現全自動生產線的模塊化組建。
4.復合材料快速模壓工藝及全自動生產線
該項目研制的復合材料鋰電池盒上蓋與托盤比鋁合金減重20%，成本持平，實現復合材料電池盒的節拍化生產，節拍時間10min以內，年產2萬件以上。
5.復合材料加工工藝及機加裝備研制
為突破纖維增強復合材料的高效低損加工技術瓶頸，研制復材專用加工刀具，分析復材結構對機械加工的影響，考慮刀具、加工工藝等對復合材料制品加工的影響，改進及優化現有加工工藝，并建立復合材料自動化加工制造技術規范?；趶筒募庸Ｓ玫毒呒凹庸すに囃黄茝秃喜牧?/span>數控加工關鍵技術。
6.特種纏繞工藝及制品
（1）采用回轉軸交叉變換的纏繞策略解決球纏繞厚度不均勻的問題，研制了碳纖維纏繞增強陶瓷球。
（2）與合肥工業大學合作研制了碳纖維復合材料環形燃料儲箱和碳纖維大張力纏繞飛輪。
（3）研制了碳纖維筋網殼結構天線罩樣件，并進行了服役環境力學性能分析。
7.高壓管道纏繞機及生產線
（1）研制的高壓管道纏繞控制系統國內市場占有率達80%，應用于30余家包括央企、上市公司在內的大型復材制造企業。
（2）推動大慶漢維長垣高壓玻璃鋼管道有限公司和蘇州久美玻璃鋼股份有限公司在加拿大上市及國內新三板掛牌。
（3）生產管道應用于西氣東輸、982海洋石油平臺及極地破冰船等重大項目。
（4）為荷蘭Future Pipe Industries公司（全球第二大復材管道制造商，年產值超過10億美元）研發了全球首套集纏繞、固化、脫模、磨切及傳輸等工序于一體的全自動玻璃鋼管道生產線。
（5）研制的全自動高壓玻璃鋼管道生產線出口到美國、俄羅斯等國，實現國內高壓玻璃鋼管道制造裝備的出口。
8.電磁加熱超導模具及機器人纏繞工作站
（1）創新性地將電磁感應加熱和熱管超導傳熱技術有機結合。研制了首套長度可達7米的電磁加熱超導模具，將其應用于管道、傳動軸、絕緣子等制品內固化成型。
（2）研制了國內首套基于六自由度機器人的適用于濕法、干法、帶纏繞、干纖維纏繞工藝的纖維纏繞工作站、模塊化纏繞頭及高精度纖維張力控制系統。
9.其他復合材料成型裝備及生產線
（1）研制了基于彎管模具固定而導絲頭進行旋轉纏繞的四自由度彎管專用纏繞機。
（2）研制了基于機器人的復合材料切割、磨削、打磨工作站。
（3）研制了碳纖維加熱壁畫涂膠粘合生產線實現鋪底布→鋪反射膜→鋪加熱板→鋪壁畫→切割→成品全自動生產。
（4）研制了碳纖維地熱模塊生產線，實現了碳纖維地熱模塊的上料→包反射膜→貼鋁膜→翻轉巖棉板→鋪加熱板→貼鋁膜→下料自動化生產以及自動化搬運。
